जस्ता मिश्र धातु सीधा माइक्रोडक्ट कनेक्टर

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

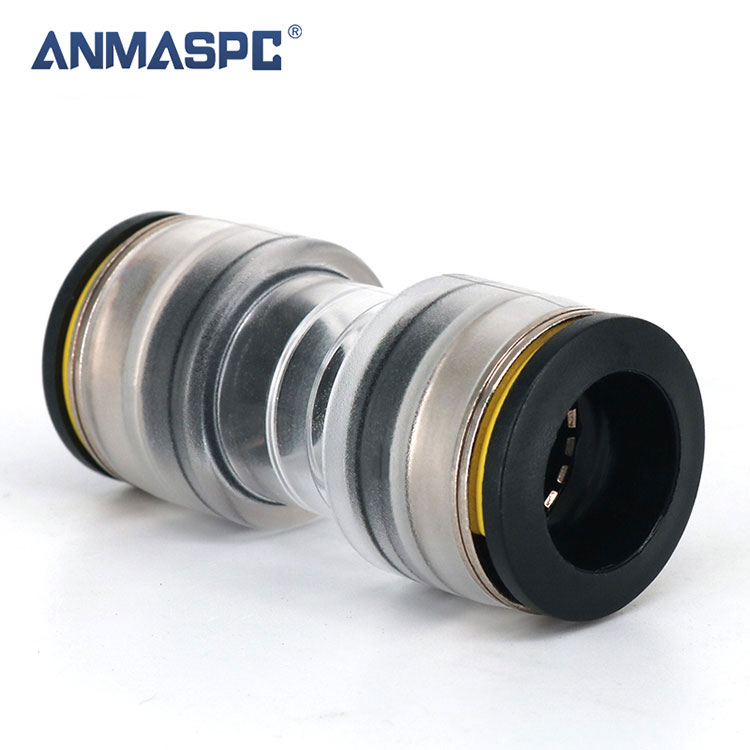

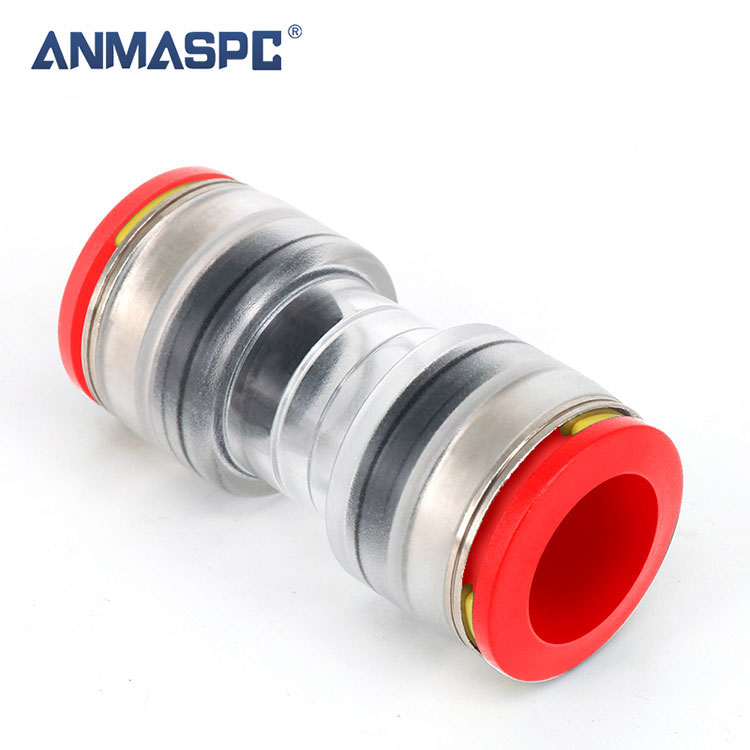

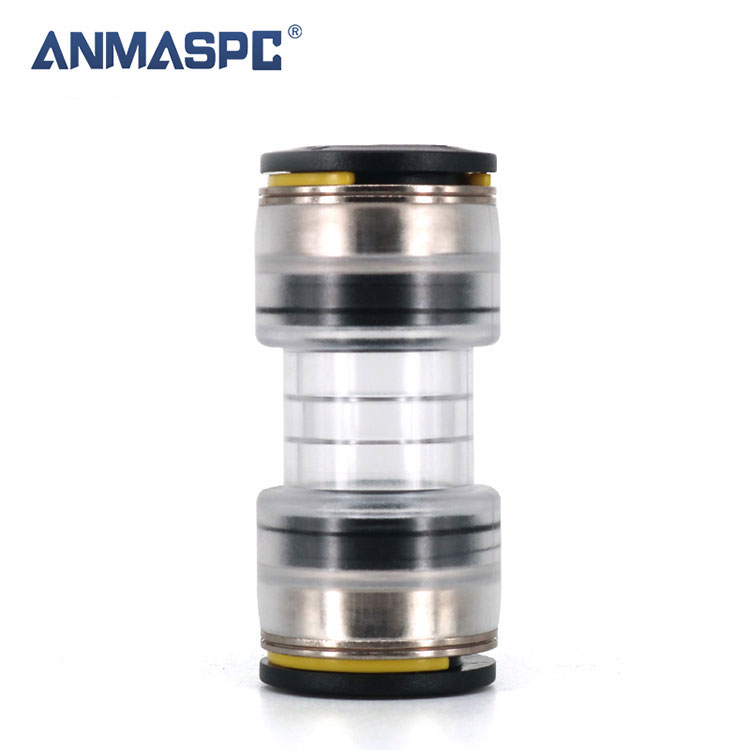

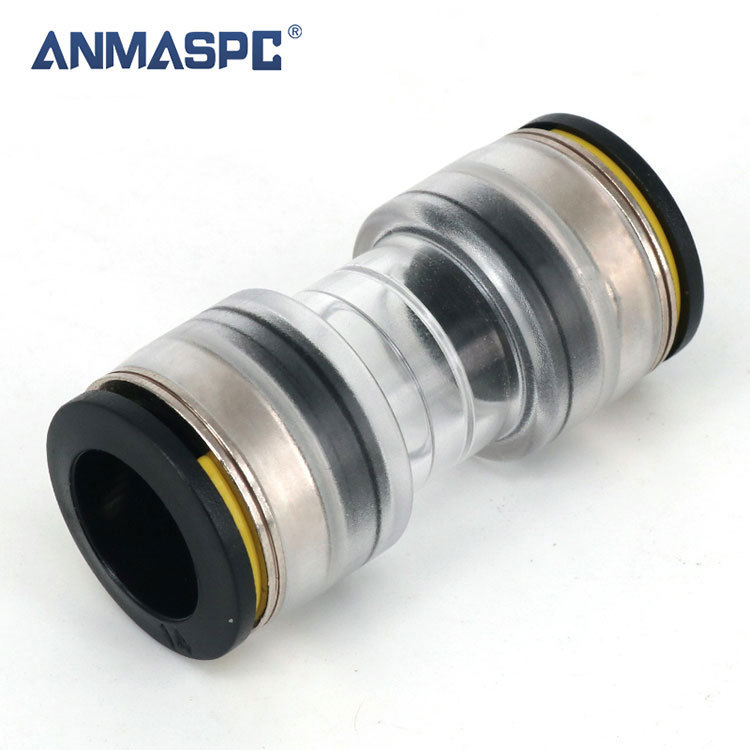

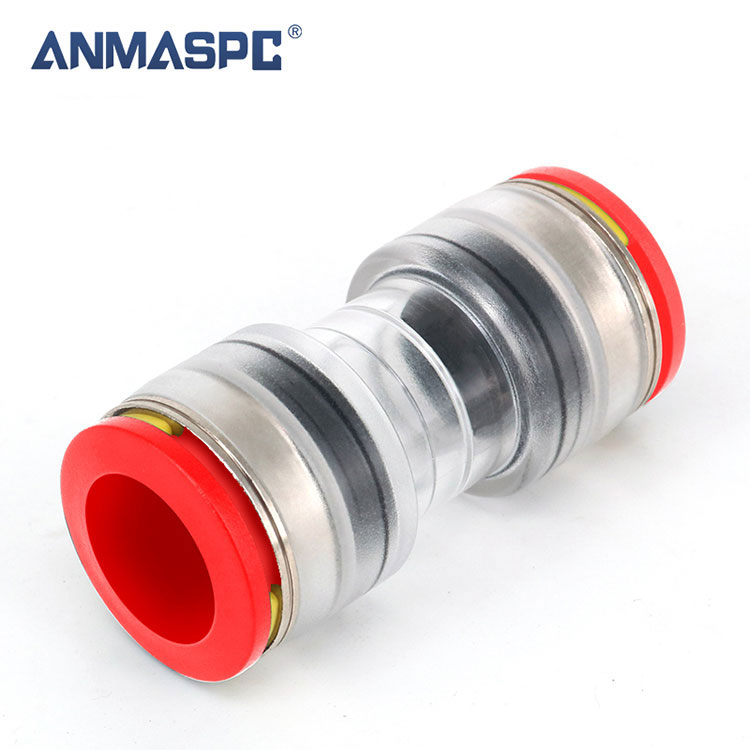

जस्ता मिश्र धातु सीधा माइक्रोडक्ट कनेक्टर सहायक उपकरण

माइक्रोडक्ट स्ट्रेट कनेक्टरहरू, जसले राम्रो प्रदर्शनको ग्यारेन्टी दिन्छ। पारदर्शी शरीरले भित्रको सूक्ष्म नलिका स्थिति प्रमाणीकरण गर्न अनुमति दिन्छ। सुरक्षा क्लिपहरू, छेडछाड स्पष्ट, पूर्व-स्थापित छन्। परीक्षण र EN 50411-2-8 को पालना गर्नुहोस्।

मुख्य विशेषताहरु:

① सुरक्षा क्लिपहरू समावेश छन्

② पुश-फिट प्रविधि

③ कामको दबाब: अधिकतम। 25 बारहरू

विवरण

			अवयवहरू
			1	कोलेट	POM
			2	लक गर्ने क्लिप	POM
			3	कारतूस	ZINK मिश्र धातु
			4	लक क्लाउ	SUS301/304
			5	समर्थन रिंग	POM
			6	सील रिंग	TEP
			7	जीउ	PC2807
फिट ट्यूब
पाइप सामग्री	HDPE.PE.Nylon.Polyurethane
पाइपको बाहिरी व्यास	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
प्राविधिक प्यारामिटर
तरल पदार्थ संग काम गर्दै		हावा
तंगता		0.15~ 0.8MPa कुनै चुहावट छैन
उत्सव तान्नुहोस्		400N
प्रमाण दबाव		2.5MPa
सञ्चालन दबाव दायरा		0~1.6MPa
परिवेश तापमान तापमान र तरलता तापमान		-40 ~ 60 ℃
स्थापना तापमान		-10℃/+50℃
सिफारिस गरिएको उड्ने तापमान		-15℃/+35℃
संरक्षण को डिग्री		IP68
UV प्रतिरोधी ग्रेड		F1
सम्मिलन बल		50N अधिकतम (5 kg)
आयु:		25 वर्ष
मानकहरू:		EN ५०४११-२-८

निर्दिष्टीकरण र आयामहरू

ANMASPC कोड	पाइप OD/ID	पाइप OD/ID	टेपर्ड होलe
TPU3/2.1	३/२.१	३/२.१	2.1
TPU4/2.5	४/२.५	४/२.५	2.5
TPU4/2.8	४/२.८	४/२.८	2.8
TPU5/2.1	५/२.१	५/२.१	2.1
TPU5/3.5	५/३.५	५/३.५	3.5
TPU6/4	६/४	६/४	4
TPU7/3.5	७/३.५	७/३.५	3.5
TPU7/4	७/४	७/४	4
TPU7/5.5	७/५.५	७/५.५	5.5
TPU8/3.5	८/३.५	८/३.५	3.5
TPU8/6	८/६	८/६	6
TPU10/6	१०/६	१०/६	6
TPU10/8	१०/८	१०/८	8
TPU12/8	१२/८	१२/८	8
TPU12/10	१२/१०	१२/१०	10
TPU14/10	१४/१०	१४/१०	10
TPU14/12	१४/१२	१४/१२	12
TPU16/12	१६/१२	१६/१२	12
TPU16/13	१६/१३	१६/१३	13
TPU16/14	१६/१४	१६/१४	14

समग्र आयामहरू


मोडेल	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	२.८/२.५
TPU05	35.4	8.9	12	12.8	5.2	३.५/२.१
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	५.५/४/३.५
TPU08	41.0	11.5	14.1	15.4	8.2	६/३.५
TPU10	42.0	14.0	17.5	18.3	10.2	०८/०६
TPU12	49.5	15.8	19.2	20.7	12.2	१०/०८
TPU14	50.5	18.0	22.2	23	14.3	१२/१०
TPU16	55.0	20.0	24.7	25.1	16.2	१४/१३/१२
